MSNATAPI API-REST NATURAL/ADABAS

Ahora es posible acceder desde sus aplicaciones Java, PHP, C# , etc... a desarrollos Natural/Adabas mediante el uso de API-REST sin la necesidad de utilizar EntireX.

MSNATAPI EN ACCION

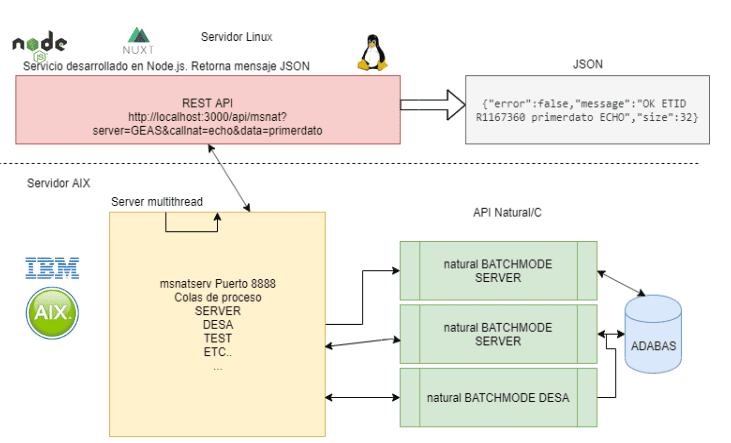

Se requiere un servicio Linux (VM,Docker) donde se ejecuta el servicio Node.js que conecta con el servidor donde reside Natural/Adabas (Linux,Unix).

En el servidor Natural/Adabas, solo se requiere del servicio Multithread encargado de conectar con una bateria de procesos natural BATCH que responden a las peticiones del servidor Linux.

http/s. Método GET

API-REST Método GET

url: http:// SERVIDOR /api/msnat? server =colas& callnat =subprograma& data = a rea-de-datos

SERVIDOR => Dirección del servidor MSNATAPI

server = Colas de mensajes definidas en el servidor. entorno (PROD,TEST,DESA) o aplicación (FACT,HHRR,etc)

callnat = Subprograma natural a ejecutar.

data = Datos de entrada para el subprograma Natural (PARM-IN)

Ejemplo con curl :

$ curl " http://localhost:3000/api/msnat?server=SERV&callnat=echo&data=OK "

{"error":false,"message":"OK ETID R1887457 OK ECHO","size":24}

Error que devuelve cuando no existe el subprograma.

$ curl "http://flanders:3000/api/msnat?server=SERV&callnat= noexiste &data=OK"

{"error": true ,"message":"ERROR CALLDYN 00082 0230 ","size":66}

Ejemplo subprograma Natural

0010 **********************************************************************

0020 * FILE : ECHO

0005 *

0060 **********************************************************************

0070 *

0080 DEFINE DATA PARAMETER

0090 1 #PARM-IN (A) DYNAMIC

0100 1 #PARM-OUT (A) DYNAMIC

0110 1 #RESP (I4)

0120 LOCAL

0130 1 #PARM-COM (A8)

0140 1 #PARM-ERROR (A60)

0150 1 REDEFINE #PARM-ERROR

0160 2 #RESPONSE (A2)

0170 2 #ERR-PROG (A8)

0180 2 #ERR-NR (N5)

0190 2 #ERR-NL (N4)

0200 *

0220 END-DEFINE

0230 INCLUDE ERR-COM

0240 RESET #PARM-OUT #RESP

0250 COMPRESS 'ETID' *ETID #PARM-IN 'ECHO' INTO #PARM-OUT

0260 END

Cree un SUBPROGRAMA Natural y defina el siguiente área de parámetros

PARM-IN
Son los datos enviados por el cliente que realiza la llamada API-REST en el parámetro data de la url.

PARM-OUT .
Son los datos que recibe el cliente que realiza la llamada API-REST.

RESP. Para uso interno.

Redefina las áreas de datos en función de sus necesidades.

Incluir ON-ERROR (ERR-COM). En caso de error

url : http://localhost:3000/api/msnat?server=PROD&callnat=ECHO&data=PRUEBA
El mensaje recibido está en formato JSON.

{" error ":false," message ":"OK ETID R426056 primer dato ECHO"," size ":31}

devuelve los atributos:

error :false|true En caso de error , puede aparecer el error capturado por ON ERROR de natural o por caída de la conexión.
message Los datos enviados por el subprograma o el mensaje de error en caso de que el atributo error sea true.
size . Tamaño del mensaje enviado.

Es posible personalizar la respuesta del mensaje devuelto por el subprograma natural mediante una plantilla JSON.

Declaración Natural de respuesta:

1 BUFF (A500)

1 REDEFINE BUFF

2 LINEA (A50)

2 DETALLES(1:10)

3 INDICE (N2)

3 NUM-POL(N8)

3 NUM-VERSION-POL(N5)

2 FINLIN (A70)

fichero json: {

"cEtid" : 50 ,

"detalles" :

{ "count" : 10 ,

"indice" : 2 ,

"campo1" : 8 ,

"campo2" : 5 },

"final" : 70

}

"error":false,"size":1267,"data":{"cEtid":"ETID R778464 ","polizas":[{"indice":"01","campo1":"00000000","campo2":"00000"},{"indice":"02","campo1":"00000000","campo2":"00000"},{"indice":"03","campo1":"00000000","campo2":"00000"},{"indice":"04","campo1":"00000000","campo2":"00000"},{"indice":"05","campo1":"00000000","campo2":"00000"},{"indice":"06","campo1":"01058445","campo2":"00001"},{"indice":"07","campo1":"00000000","campo2":"00000"},{"indice":"08","campo1":"01058452","campo2":"00001"},{"indice":"09","campo1":"00000000","campo2":"00000"},{"indice":"10","campo1":"01058460","campo2":"00001"}],"final":"TOTAL 10 LINEAS

NATURAL -> API-REST

MSNATAPI permite la ejecución de servicios API-REST alojados en internet o su red interna. Mediante el uso de un comando 'call' y la definición de un fichero json donde se indican los campos y tamaños a tratar.

CALL ‘MSAPREST’ ServMsAPI ->Servidor msapinat

Puerto ->Puerto

Server ->PROXY

FiledefServ ->campos y tamaño

url http://server:3000/...

response Campo dinamico.
1 BUFF (A500)

1 REDEFINE BUFF

2 LINEA (A50)

2 DETALLES(1:10)

3 INDICE (N2)

3 NUM-POL(N8)

3 NUM-VERSION-POL(N5)

2 FINLIN (A70)

{
"cEtid":50,

"detalles" :

{ "count" : 10 ,

"indice" : 2 ,

"campo1" : 8 ,

"campo2" : 5 },

"final" : 70

}

NATURAL -> NATURAL
Realiza llamadas a subprogramas Natural ubicados en otros servidores.
Ejemplo:

CALL ‘MSAPCALL’ ServMsAPI ->Servidor msapinat

Puerto ->Puerto

Server ->Cola (SERVER)

Subprog ->subprograma Nat.

parm-in ->Datos entrada

parm-out ->Datos salida.

resp -> Integer

Ejemplo Java. Acceso API-REST Natural

import java.io.BufferedReader;

import java.io.IOException;

import java.io.InputStreamReader;

import org.apache.http.HttpResponse;

import org.apache.http.client.ClientProtocolException;

import org.apache.http.client.HttpClient;

import org.apache.http.client.methods.HttpGet;

import org.apache.http.impl.client.DefaultHttpClient;

public class test {

public static void main(String[] args) throws ClientProtocolException, IOException {

HttpClient client = new DefaultHttpClient();

HttpGet request = new HttpGet("http://servidor/api/msnat?server=SERVER&callnat=ECHO&data=prueba");

HttpResponse response = client.execute(request);

BufferedReader rd = new BufferedReader (new InputStreamReader(response.getEntity().getContent()));

String line = "";

while ((line = rd.readLine()) != null) {

System.out.println(line); }

}}

Autenticación JWT (Json Web Token)

Las peticiones pueden ir autenticadas con JWT.

Desde el entorno de administración web, se solicita la generación de un token y este es suministrado al consumidor del servicio mediante el parámetro token o en authorization de header.

Ejemplo con curl:

$ curl "http://server:3000/api/msnat?server=SERVER&callnat=echo&data=OK&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VyIjoicHJ1ZWJhIiwiaWF0IjoxNTY5MzE5MjY0LCJleHAiOjE2MDA4NTUyNjR9.EWYOipcnJN8yHcbcT4ImcsxUSSS0Z1v8ZYnUQXbmpHc"

{"error":false,"message":"OK ETID R1356611 OK ECHO","size":24}

Modificamos el token para que sea incorrecto

$ curl "http://flanders:3000/api/msnat?server=SERVER&callnat=echo&data=OK&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VyIjoicHJ1ZWJhIiwiaWF0IjoxNTY5MzE5MjY0LCJleHAiOjE2MDA4NTUyNjR9.EWYOipcnJN8yHcbcT4ImcsxUSSS0Z1v8ZYnUQXbmpHcNOO"

{"error":true,"message":"Token Invalido"}

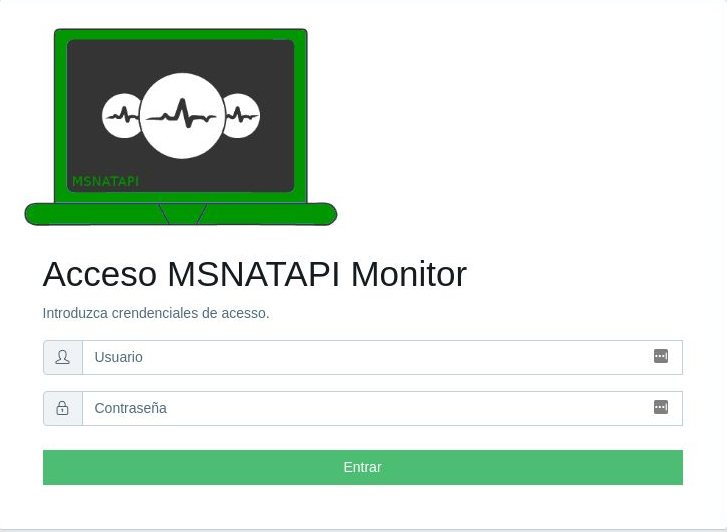

MONITOR MSNATAPI

Herramienta que permite monitorizar y administrar los servicios API-REST Natural/Adabas.

Cuadro de mandos que muestra el total de transacciones ejecutadas y cuantas veces se ha ejecutado cada una de ellas.

La opción de administración permite conectar/desconectar los servicios Natural/Adabas.

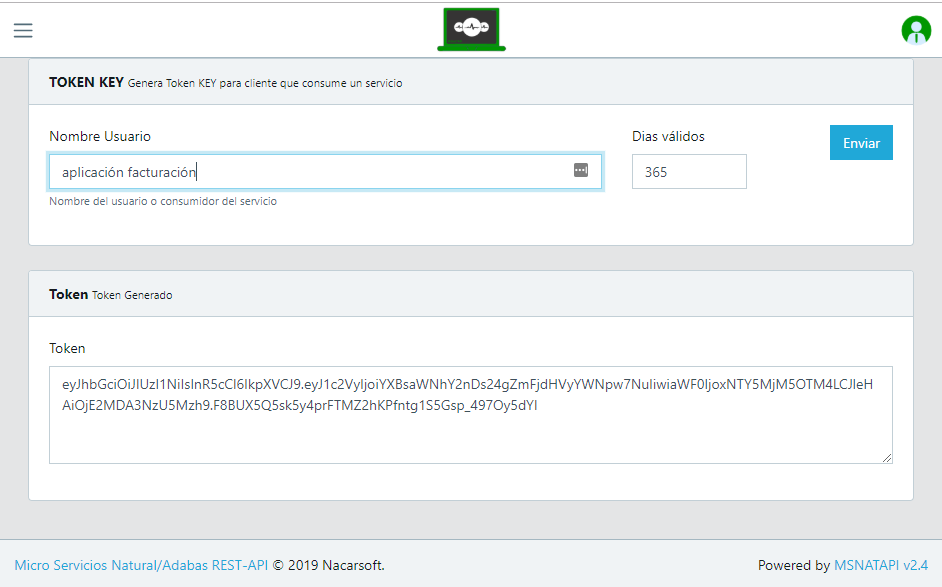

Generar token para permitir acceso al consumidor del servicio.

Test permite ejecutar una query REST-API devolviendo el resultado y mostrando la query construida.

PRUEBAS DE RENDIMIENTO

Las pruebas realizadas con Jmeter han sido las siguientes:

Ejecución de un subprograma Natural que accede a Adabas y lee 10 registros de un total de 800.000.
Usuarios concurrentes : 200.
Ejecutar el subprograma 200 veces cada uno (40.000) .
Pool de conexiones Natural activas : 14 y 15 Sesiones Natural .

4 - CPUs currently 602 - MHz CPU clock rate

PowerPC_RS64-IV - Processor 5.3.12.5 TL06 - AIX Kernel Version

IBM,7026-6H1 - Machine Type

RENDIMIENTO 90,5/Segundo

Ventajas

- Mejoras en velocidad de ejecución. Los servicios natural están a la espera de recibir mensajes para ejecutar los subprogramas.

- En función de las necesidades se dispone de un pool de sesiones natural en ejecución para garantizar el servicio.

- Mediante el API REST se puede acceder a los recursos desde cualquier lenguaje (Java, C# , python, php, javascript, etc).

- Permite el desarrollo de microservicios y la posibilidad de utilizar un api gateway tipo (kong,wso2,...).

- Encapsula el servicio ayudando a la migración de entornos Linux donde poder utilizar contenedores Docker y kubernetes.

- No se requiere ENTIREX.

- Sustituir servicios ofrecidos por applinx y Natural Screen Builder.

- Cambiar query’s realizadas con CONNX.

- Sustituir API Entire Network.

- No requiere licencias.
